Описание и технические характеристики

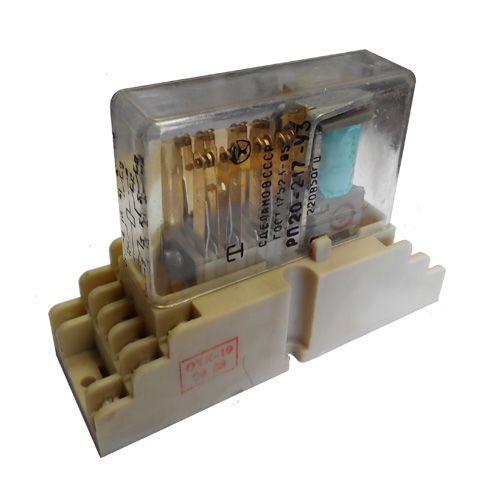

Реле промежуточные серии РП20М применяются в цепях управления электроприводами переменного тока напряжением до 440 В частотой 50 и 60 Гц, в цепях постоянного тока напряжением до 220 В.
Структура условного обозначения РП20М-ХХХХ3:
РП-реле промежуточное;
20-номер серии;
М-модернизированное;
Х-номинальный ток контактов (2-6 А);
Х-способ возврата (1 -одностабильные; 2 -двустабильные);
Х-способ крепления, вид и способ присоединения внешних проводников: 5 -с креплением при помощи винтов, с задним присоединением, с ламелями под пайку; 7 -с креплением винтами, с передним присоединением, с винтовыми зажимами;
Х3-климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69.
Реле климатического исполнения У категории 3 пригодны для эксплуатации в условиях, нормированных для исполнения УХЛ категории 4.
Условия эксплуатации РП-20М
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 45 до 55С для исполнения У3 и от минус 10 до 55С для исполнения Т3.
Относительная влажность окружающего воздуха до 98% при температуре 25С для исполнения У3 и 35С для исполнения Т3.
Окружающая среда, не содержащая пыли в концентрациях,снижающих параметры реле в недопустимых пределах.
Вибрация мест крепления реле с частотой от10 до 100Гц при ускорении не более 1g.
Отсутствие ударов (группа механического исполнения М6 по ГОСТ 17516.1-90).
Рабочее положение в пространстве на вертикальной установочной плоскости контактной группой вверх или на горизонтальной установочной плоскости якорем электромагнита вверх. Допустимое отклонение не более 5.
Степень защиты механизма реле IР30, выводов IР00 по ГОСТ 14255-69.
Требования техники безопасности должны соответствовать ГОСТ17523-85.
По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
Реле для внутригосударственных и экспортных поставок соответствуют ТУ16-88ИГФР.647115.037ТУ, для экспорта- дополнительно РД 16.01.007-88.
