Описание и технические характеристики

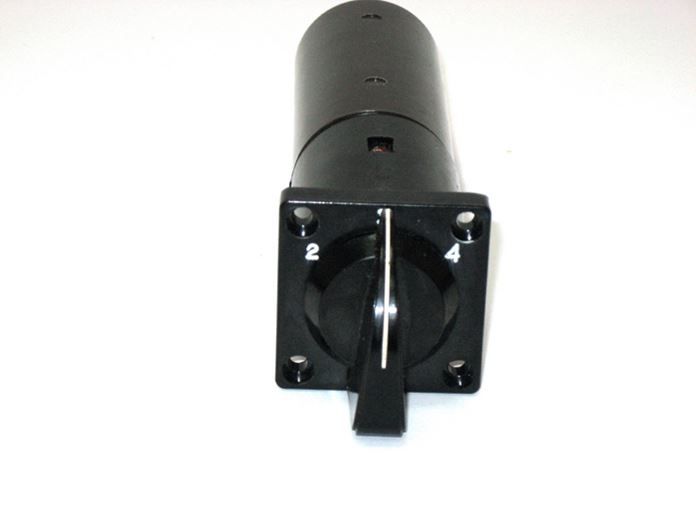

Выключатели пакетные серии МКСВФ предназначены для коммутации цепей управления, сигнализации и защиты в стационарных установках,связанных с выработкой и распределением электроэнергии.
Переключатель МКСВФ имеет несколько модификаций, поэтому может применяться для различных целей.
Структура условного обозначения:
МКХХ-ХХХХХХ/Х-ДХ Х3
МК – малогабаритный переключатель.
XХ – конструктивное исполнение: В – с самовозвратом; Ф – с фиксацией; ВФ – с самовозвратом и фиксацией; СВФ – с сигнальной лампой в рукоятке, с самовозвратом и фиксацией; Ф з – с фиксацией и замком.
ХХХХХ – обозначение типов подвижных контактов.
МХ – обозначение типа рукоятки; 8с– фиксация подвижной контактной системы через 45 ° ; с – наличие стопора.
Х3– климатическое исполнение (У, Т) и категория размещения.
Соответствуют требованиям ТУ3428-002-05758859-99.
Технические характеристики:
Номинальное напряжение:
- постоянного тока от 12В до 220В
- переменного тока от 24В до 380В
Рабочий ток: от 0,1А до 3,5А
Количество пакетов: 2, 4, 6
Максимальное число коммутируемых цепей: 24шт
Масса, не более: 0,21 кг
