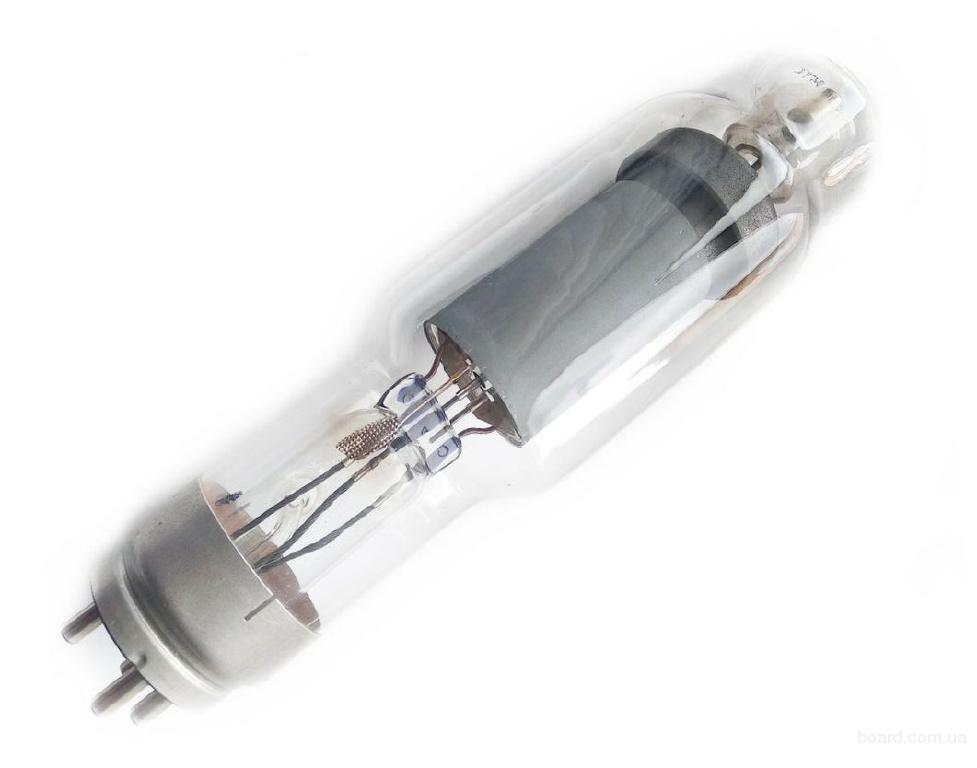

• Тиратрон ТР1-6/15

Тиратрон ТР1-6/15

Тиратрон ТР1-6/15
цена за шт
3000 руб.(опт)
Опт:
3000.00 руб.
обновлено
03.10.2023
+7(831)413-92-38, 418-58-98, +7(920)253-92-38

Задать вопрос о товаре
или
Добавьте в корзину
Наличие на складе:
в наличии
Доставка:
Доставка до терминала транспортной компании. - 0.00 руб.

Описание и технические характеристики

Тиратрон ТР1-6/15 используют для работы в качестве управляемого вентиля в радиотехнической стационарной аппаратуре самого широкого применения.
Тиратрон тр1-6/15 наполнен парами ртути, поэтому при его транспортировке и эксплуатации следует быть предельно внимательным. Изготавливается по техническим требованиям ЧТУ 10.402.54.

Тиратроны ТР1-6/15 изготавливают в климатическом исполнениии Т, УХЛ, категории 4 по ГОСТ 15150-69, для работы при температурах окружающего воздуха от +15 до +35˚С .
Общие сведения :
Оформление - металлостеклянное.
Охлаждение - воздушное естественное.
Высота не более 350 мм.
Диаметр не более 90 мм.
Масса не более 1 кг.

Допустимые воздействующие факторы при эксплуатации:
Температура окружающей среды, °C +15 – +35
Относительная влажность воздуха при температуре до +25 °C, % 98

Основные технические данные:
Электрические параметрыНапряженин накала, ном, В 5
Ток накала, 16,5 – 23А
Амплитуда тока анода, не более, 20А
Напряжение поддержания разряда, не более, 18В
Критическое напряжение сетки при напряжении анода 15кВ, В -30 - (-5)
Сопротивление в цепи сетки, 1-5кОм
Время прогрева анода, не менее, 15Мин
Критеское напряжение сетки (запирание), не менее, 85 В

Максимальные предельно допустимые эксплуатационные данныеНапряжение накала, 4,75 - 5,25В
Амплитуда прямого и обратного напряжения анода, не более, 15В
Срений ток анода, не более, 6,5А
Амплитуда напряжения сетки, В -500 - +500

Условия эксплуатации:
1. Эксплуатировать тиратрон ТР1-6/15 необходимо в вертикальном положении анодом вверх.
2. Катод тиратрона запитывается переменным током.
3. Для предупреждения искрения рекомендуется включать емкость 2000 - 5000 пФ между выводами катод - сетка.
4. При длительном хранении каждый месяц прокаливать катод при напряжении 5 В в течении 1 часа.

Технические условия: ОДО.334.056ТУ.
